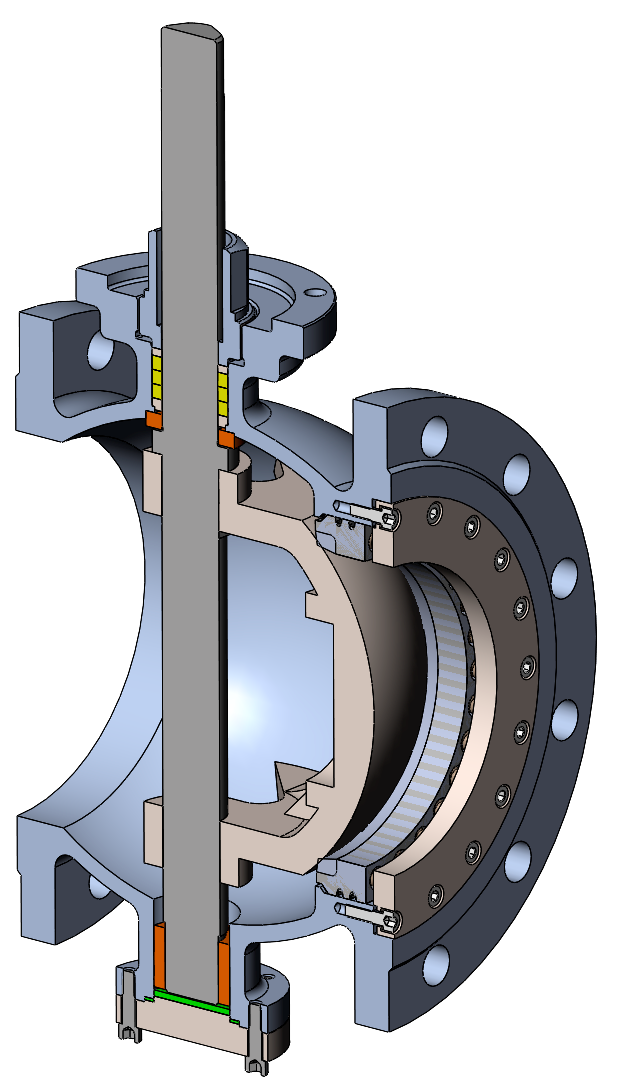

Сегментные клапаны нашли широкое применение в газо- и нефтепроводах, в системах тепло-водоснабжения, в химических промышленности, на трубопроводах ГЭС, АЭС, ТЭС и т.д.

     Конструкция клапана представляет собой четверть оборотный, поворотный клапан с шаровым сегментом. Почти полное отсутствие гидравлического сопротивления клапанов, позволяет сократить потери энергии, и получить увеличенный коэффициент пропускной способности по сравнению с седельными клапанами, и клапанами типа «Баттерфляй».

     Основные особенности данной конструкции это:
     •  максимально точная регулировка потока рабочей среды на всем диапазоне пропускной способности клапана;
     •  высокий уровень герметичности в затворе;
     •  работа в условиях высоких перепадов давлений и температур;
     •  работа в абразивных и в агрессивных средах, а так же в условиях кавитации;
     •  высокая герметичность при уплотнении в затворе «металл-металл»;
     •  возможность применения уплотнений в затворе из эластомерных материалов;
     •  широкий температурный диапазон от -60ºС до +425ºС;
     •  малый вес и габаритные размеры.

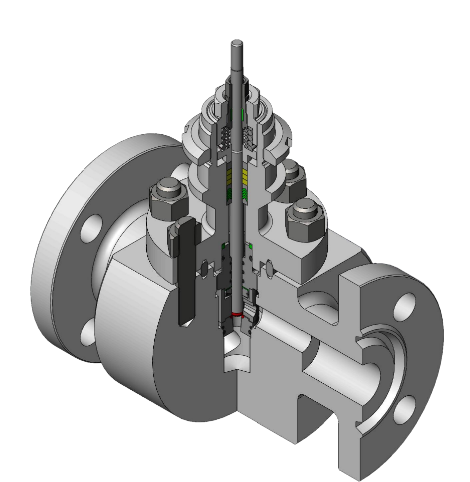

     Клапаны регулирующие, запорно-регулирующие, запорные, отсечные седельного типа применяются для регулирования и отсечки потоков на магистральных и технологических трубопроводах общепромышленного назначения, а также на трубопроводах опасных производственных объектов топливно-энергетического комплекса.

     Они относятся к устройствам, в которых проход перекрывается поступательным перемещением запорного органа в направлении, перпендикулярном движению потока транспортируемой среды. Клапаны применяются для регулирования и отсечки потоков газообразных или жидких сред в трубопроводах различных давлений и номинальных (условных) проходов. Малое гидравлическое сопротивление клапанов (коэффициент сопротивления не более 0,5) делает их особенно ценными при применении на трубопроводах, через которые постоянно движется среда с большой скоростью.

     Седельные регулирующие клапаны предназначены для регулирования и поддержания заданных параметров потока при самых сложных условиях, вытекающих из-за высоких перепадов давления с учетом плотности, вязкости агрегатного состояния и других физических параметров рабочей среды.

     По принципу действия клапаны подразделяются на:
     •  регулирующие клапаны – выполняют функцию регулирования расхода и давления. Осуществляют эту функцию за счет изменения расхода среды через свое проходное сечение.
     •  запорно-регулирующие клапаны – осуществляют как функцию регулирования расхода и давления, так и уплотнение затвора по нормам герметичности для запорной арматуры.

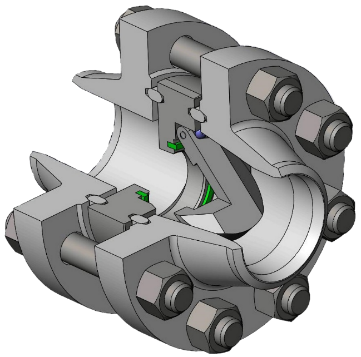

     Обратные клапаны – тип трубопроводной арматуры, служащей для обеспечения прохода рабочей среды в заданном направлении и предотвращения его изменения на обратное.

     Обратные клапаны имеют запорный орган, который автоматически срабатывает для блокировки   перемещения жидкости в одном направлении.

     По конструктивному исполнению обратные клапаны могут быть пластинчатого, осевого поточного и подъемного типа.

     Краны шаровые двухсоставные относятся к запорным устройствам, в которых проход перекрывается вращением запорного органа (в виде шарообразного тела вращения) на угол 90° от оси направления потока транспортируемой среды. Краны шаровые применяются для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и номинальных (условных) проходов.

     Шаровые краны изготавливаются в соответствии с ТУ 3742-001-11912158-2015, API 6D.

     Краны шаровые могут иметь литой или кованый корпус. В зависимости от исполнения запорного органа краны могут быть с пробкой в опорах и с плавающей пробкой. По типу установки делятся на надземные и подземные.

     Конструкция двухсоставного шарового крана с «плавающей» пробкой очень проста:  шаровая пробка не связана жестко со шпинделем, поэтому под действием давления со стороны входа шар прижимается к седлу со стороны выхода, таким образом герметизируя кран. Но есть и ограничения применения такой конструкции – при больших давлениях и диаметрах трубопровода пробка при уплотнении создает излишне большие нагрузки на седельное кольцо, тем самым затрудняя эксплуатацию крана.

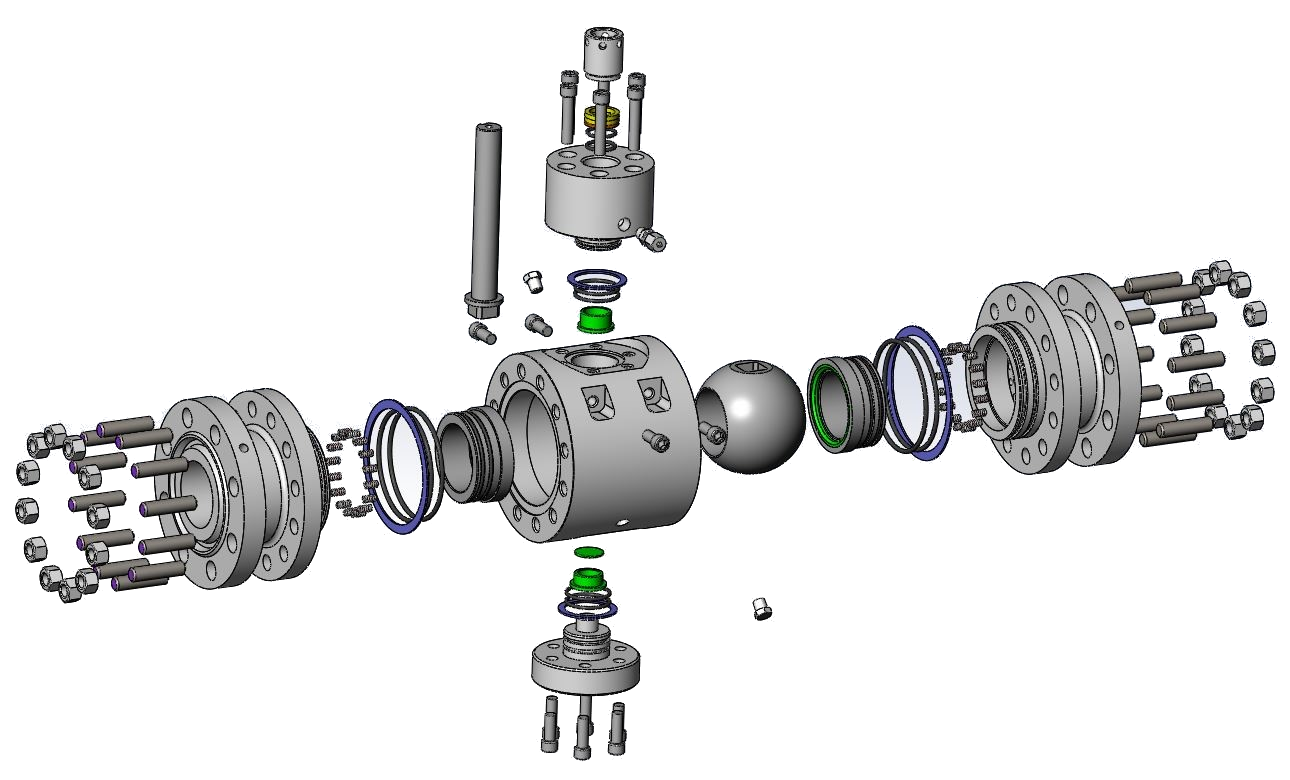

     Краны шаровые трехсоставные относятся к запорным устройствам, в которых проход перекрывается вращением запорного органа (в виде шарообразного тела вращения) на угол 90° от оси направления потока транспортируемой среды. Краны шаровые применяются для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и номинальных (условных) проходов.

     Шаровые краны изготавливаются в соответствии с ТУ 3742-001-11912158-2015, API 6D.

     Краны шаровые могут иметь литой или кованый корпус. В зависимости от исполнения запорного органа краны могут быть с пробкой в опорах и с плавающей пробкой. По типу установки делятся на надземные и подземные.

     Трехсоставные с шаром в опорах (в таких кранах пробка устанавливается и поворачивается в опорах, она имеет осевой выступ (цапфу) в нижней части, входящий в специальное углубление, а седла под действием давления прижимаются к ее сферической поверхности. В связи с этим они более применимы для высоких давлений и больших диаметров).

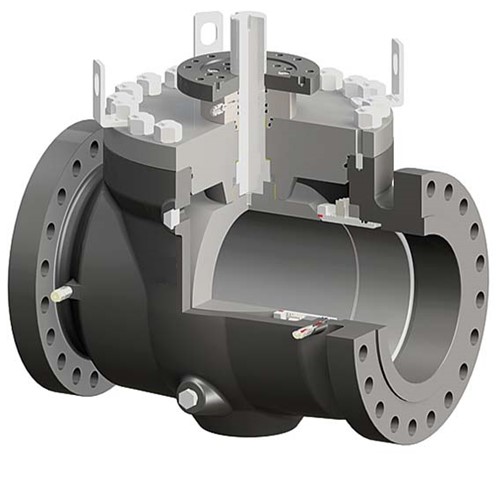

     Краны шаровые со съемной верхней крышкой  относятся к запорным устройствам, в которых проход перекрывается вращением запорного органа (в виде шарообразного тела вращения) на угол 90° от оси направления потока транспортируемой среды. Краны шаровые применяются для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и номинальных (условных) проходов.

     Шаровые краны изготавливаются в соответствии с ТУ 3742-001-11912158-2015, API 6D.

     Краны шаровые могут иметь литой или кованый корпус. В зависимости от исполнения запорного органа краны – с пробкой в опорах. По типу установки делятся на надземные и подземные.

     Шаровой кран со съемной верхней крышкой (главная особенность конструкции – краны с верхним разъемом обеспечивают условия для их обслуживания без демонтажа корпуса, в связи, с чем их применение предпочтительно с точки зрения безопасности и оперативности)

     Краны шаровые относятся к запорным устройствам, в которых проход перекрывается вращением запорного органа (в виде шарообразного тела вращения) на угол 90° от оси направления потока транспортируемой среды. Краны шаровые применяются для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и номинальных (условных) проходов.

     Специалисты компании в ходе разработки любого изделия проводят весь комплекс поверочных расчетов, таких как расчеты на статическую прочность, на стойкость к внешним воздействиям (сейсмическая активность, вибрационное воздействие, изгибающие моменты от трубопровода и т.д.), расчет пластических деформаций по истинным диаграммам деформирования с использованием уравнений аппроксимации Банкиной-Дзюба-Хватана и Ромберга-Осгурда, на динамическую прочность имитируя нагрузки при работе изделия (на рабочих параметрах среды), на надежность и многие другие.

     Подобный подход к проектированию изделий позволяет нам в полной мере спрогнозировать возможные отказы при эксплуатации изделия, даже с учетом не штатных ситуаций, и заблаговременно заложить необходимые конструктивные элементы для безусловной надежности нашего оборудования.
